Beacon

加速度传感器Beacon是重庆金瓯科技发展有限责任公司基于Beacon技术研发的新一代传感器产品。该产品可以将采集的加速度数据信息通过Beacon广播发送给手机或网关。

1、三轴传感器

①、三轴加速计

优点：三轴加速度传感器的好处就是在预先不知道物体运动方向的场合下，只有应用三维加速度传感器来检测加速度信号。三维加速度传感器具有体积小和重量轻特点，可以测量空间加速度，能够全面准确反映物体的运动性质。

②、三轴陀螺仪

三轴陀螺仪：同时测定6个方向的位置，移动轨迹，加速度。单轴的只能测量两个方向的量，也就是一个系统需要三个陀螺仪，而3轴的一个就能替代三个单轴的。

优点：三轴陀螺仪体积小、重量轻、结构简单、可靠性好、更灵敏、更准确。

2、六轴传感器

金瓯推出的六轴传感器结合了三轴陀螺仪+三轴加速度计的特点，使数据采集更加精准快捷。

1.2系统框图

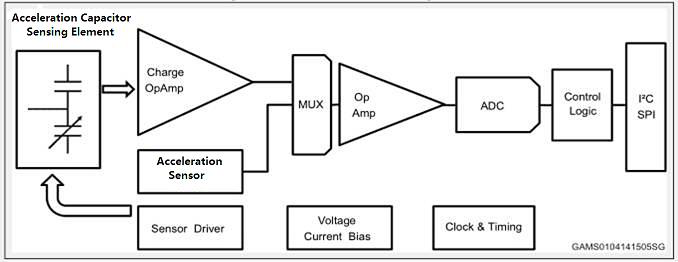

图1 加速度传感器系统框图

2.1模块特点

1. 蓝牙版本：5.0 BLE
2. 内置天线空旷距离可达30米
3. 符合FCC,CE,ROSH等认证
4. 精确显示信号强度
5. 带有加速度测试功能
6. 可以设置加速度采样频率和采集范围

2.2主要技术指标

• 工作频率：ISM频段2.402～2.480GHz
• 蓝牙规范：V5.0BLE
• 扩频方式：FHSS
• 电压：2.7－3.3V
• 发射功率：0dBm
• 传输距离：10－30米
• 接收灵敏度：＜－95dBm at ＜ 0.1% BER
• 工作温度：－40゜C ~ 85゜C
• 存储温度：－55゜C ~ 125゜C
• 供电方式：1个CR2032纽扣电池
• 功耗：默认参数下广播功耗60uA，连接蓝牙待机功耗约0.2mA
• 尺寸：φ34mm*10mm
• 天线规格：2.4G， 50欧姆
• 安全认证：AES 128位
• 加速度采集范围：-2g~+2g或 -4g~+4g 或 -8g~+8g 或-16g~+16g
• 角速度采集范围：250dps、500dps、1000dps 或2000dps
• 测量精度：1%
• 加速度和陀螺仪取值范围：-512~+512

2.3应用范围

1. 运动监测，心率测试仪等。
2. 近场定位, 蓝牙beacon室内导航（会展、图书馆、博物馆、酒店、机场、校园、医院、监狱、商业CBD）

  使用1个3V CR2032电池为beacon供电，电池方向如下图。上电Beacon设备会一直保持开机状态，直到电量消耗完毕为止。
