蓝牙低功耗JBeacon

一：产品概述

金瓯jBeacon采用蓝牙4.0的BLE技术，它可以帮助你准确的定位，搜索距离可达50米。它外型小巧和硬币差不多大小，很方便的进行安装摆放。该产品用户通过手机可以检测到UUID值，RSSI信号强弱值，电池电量值等，也可以调整配对密码，发射功率，时钟等以及按客户要求定制一些功能。具有反应快，延时少等特点。

  1. 蓝牙低功耗jBeacon以及谷歌Eddystone（兼容iBeacon）
  2. 双模jBeacon以及谷歌Eddystone（兼容iBeacon）
二：优势特点
  1. 内置与iBeacon兼容的jBeacon固件

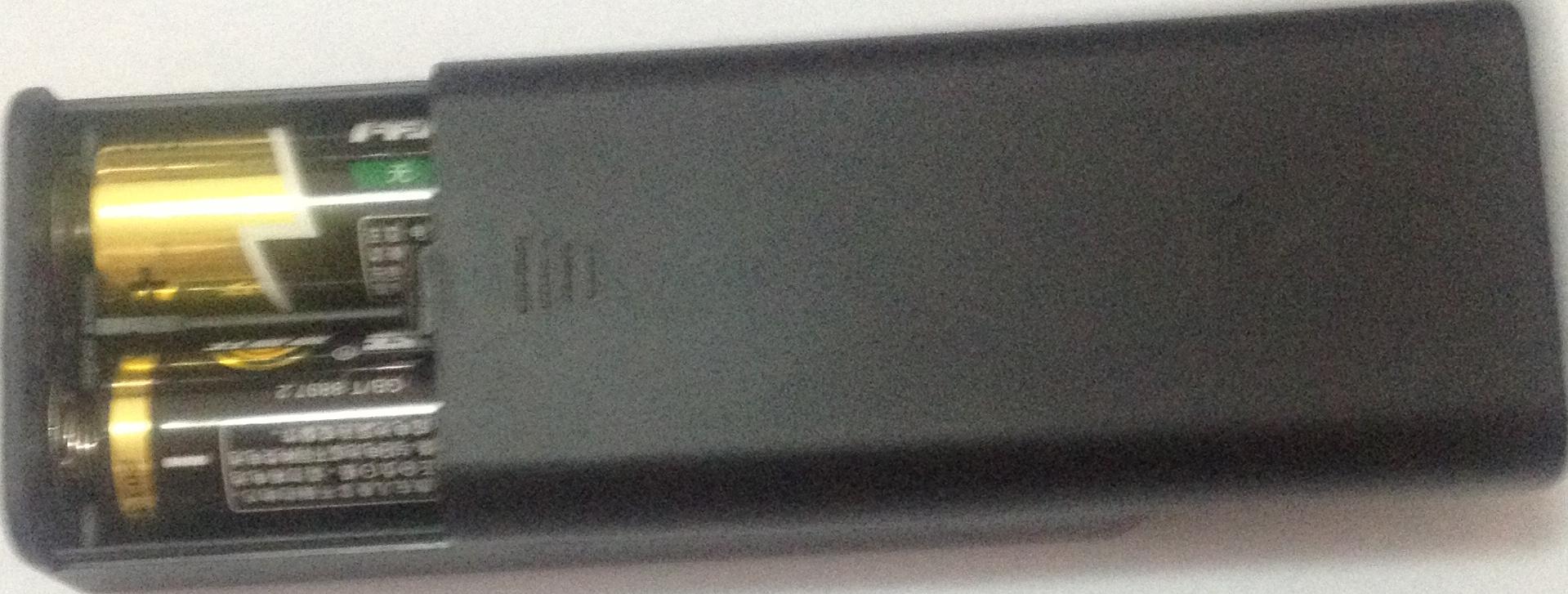

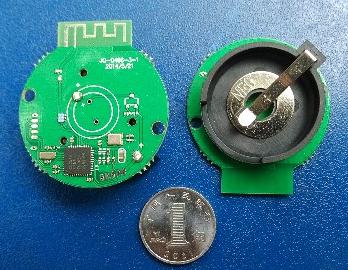

  2. JO-Bec01,JO-Bec02内置纽扣电池CR2032供电；JO-Bec03为两节5号干电池供电，JO-Bec04为纽扣电池CR2450或2477供电
  3. JO-BEC01 可以增加电源开关，指示灯指示，蜂鸣器三种功能
  4. JO-BEC03可以增加电源开关功能
  5. 蓝牙低功耗技术
  6. Excellent link budget (up to 93dB)
  7. 可适用于远距离传输
  8. 接收信号强度精确的数据显示
  9. 符合CE/FCC标准
  10. 高性能低功耗
  11. 温度传感器
  12. AES安全处理器
  13. JO-BEC01-B 带蜂鸣器
  14. JO-BEC01-L 带指示灯
  15. JO-BEC01-K 带电源开关
  16. JO-BEC03-K 带电源开关
  17. JO-BEC04-B 带蜂鸣器
  18. JO-BEC04-L 带指示灯
  19. JO-BEC04-K 带电源开关
三：应用范围
  • 可用于广告与定位
  • 与iBeacon兼容的jBeacon固件支持 CC2540 与 CC2541 BLE 4.0 模块
  • 内置配对密码防止他人修改设置
  • UUID, Major, Minor 值可由用户自己修改
  • 用户可修改广播周期
  • 电池电量智能检测并通知
  • IOS设备上所显示的设备名称可由用户修改
  • 与iBeacon兼容的jBeacon 与其他 IOS 设备连接后，即继续进行广播
  • 免费的jBeacon固件升级服务
  • 时尚的定制外壳和固件服务
四：固件说明
  1. 默认与iBeacon兼容的jBeacon UUID
    0xE2C56DB5-DFFB-48D2-B060-D0F5A71096E0
  2. jBeacon参数：
    0xFFA0->0xFFB0 Read/Write- 配对密码
    0xFFA0->0xFFB1 Read/Write- Major ID+Minor ID
    0xFFA0->0xFFB2 Read/Write- jBeacon UUID
    0xFFA0->0xFFB3 Read/Write- 广播间隔
    0xFFA0->0xFFB4 Read/Write- 设备名Device ID
    0xFFA0->0xFFB5 Read/Write- 部署模式
    0xFFA0->0xFFB8 Read/Write- Tx Power
    0xFFA0->0xFFB9 Read/Write- Battery life
  3. 支持OAD，可在线固件升级
五：API 描述
API 描述-1

Service UUID: OxFFA0

0xFFB0:配对密码（Read/Write）

ex: 000000(默认 000000=不需要连接密码)

0xFFB1: Major+Minor ID（Read/Write）

ex: 0x01020304(0x0102=Major ID, 0x0304=Minor ID)

0xFFB2: jBeacons UUID（Read/Write）

ex: 0xE2C56DB5-DFFB-48D2-B060-D0F5A71096E0(不建议修改)

0xFFB3: Advertising Interval（Read/Write）

ex: 0x05(广播间隔为100ms整数倍，默认：0x05=500ms)

API 描述-2

Service UUID: OxFFA0

0xFFB4: 设备名Device ID（Read/Write）

ex: jBeacons#（以“#”结束）

0xFFB5: 部署模式（Read/Write）

ex: 写0x00进入部署模式（默认值0x01：非部署模式）

0xFFB8: TX Power（Read/Write）

ex:0xC5（默认值：0xC5,即TX Power=-59）

六：固件使用说明:
  1. 修改参数后，需要将jBeacon重新上电（关闭电源再打开)
  2. 工作状态中，蓝色LED灯D1以信号广播间隔的频率闪烁
  3. 工作中，可按S32键停止/启动广播（打开电源时默认自动广播）
  4. 连接状态下不会广播，连接断开即重新开始广播
  5. 连接后可通过Battery Service 查看电池电量
七：关于jBeacon 部署指令的说明:
  1. 部署参数位于Service UUID为0xFFA0下的0xFFB5;
  2. 上电时部署参数默认为0x01，即：非部署状态，可连接进行参数设置
  3. 修改部署参数为写入0x00，进入部署模式，断开连接后不再接受连接
  4. 重新上电后恢复为默认非部署状态
