5.0串口适配器
一、产品概述：
-
尺寸：99mm * 34mm * 17mm 不含天线
金瓯BLE串口适配器为本公司自主开发的智能型无线数据传输产品，支持最新推出的蓝牙5.0协议规范,整体性能更优化。
设备实现了通过RS232接口和远端低功耗蓝牙进行数据传输的功能，设备包含数据模式和配置模式两种不同的工作状态。
数据模式：设备可连接至远端BLE设备或者被远端BLE设备搜索/连接，连接完成后可和远端BLE设备双向数据传输。
配置模式：用户可对设备进行参数配置，如设备名称、波特率等。此状态下，设备不可被发现/连接。
二、参数指标：
-
名称 BLE串口适配器 规范 蓝牙规范5.0低功耗蓝牙模式（BLE） 工作频段 ISM频段 2.402～2.480GHz 天线 外接天线 有效距离 150米 实现协议 LL、SMP、L2CAP、ATT、GAP、GATT 通讯接口 标准RS232五线制模式 连接器 DB9 插座 信号脚 RXD, TXD, RTS, CTS, GND 最大传输速率 注1 20Kbytes/Sec 支持波特率 1200、2400、4800、9600、19200、38400、57600、115200、230400bps 功耗 未连接（从设备） 3.1mA 未连接（主设备） 21mA 连接上，无数据传输 3.6mA 数据传输中 注2 9.8mA 工作环境 运行温度 0℃～+60℃ 储存温度 -10℃～+70℃ 湿度 5％～90％ 无凝结 外壳尺寸 99MM（L）×34MM（W）×17MM（H） 注1：这里是指两适配器间数据对传速率，该值和连接参数有关，如不同的手机和适配器传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
注2：数据传输功耗为有效范围10m内以9600波特率持续传输得到的功耗数据。
三、指示灯与按键说明

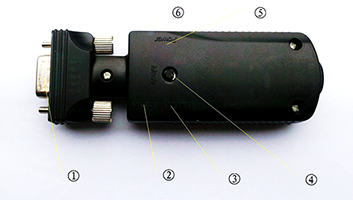

BLE串口适配器有三个LED灯来指示设备的运行状态，以及一个模式切换按钮。
- ① RS232接口
- ② 状态指示灯（绿）
- ③ 运行指示灯（红）
- ④ 模式切换按钮
- ⑤ 电源指示灯（红）
- ⑥ 电源接口
RS232接口:
-
Pin No Signal 1 VCC 2 TXD 3 RXD 4 Nc 5 GND 6 Nc 7 CTS 8 RTS 9 VCC BLE串口适配器提供标准的RS-232接口，并支持多种串口模式。
设备RS-232 DB9座可以供电，可用于用户自行开发的设备上。
1、9号脚为VCC，5号脚为GND，5～9VDC，100mA 额定电流。
