蓝牙CAN适配器
BTS5904C2P

一：产品概述

金瓯蓝牙CAN适配器是工业现场总线 CANBUS 转接到蓝牙无线网络的桥接器产品，作为一种线缆取代方案，它可以直接把 CANBUS 总线的数据转发到蓝牙无线网络中，任何蓝牙无线设备（蓝牙 PDA、蓝牙手机、蓝牙串口适配器、蓝牙 PC 等等）均可通过该蓝牙 CAN 适配器接入到 CAN 总线中，查询 CAN 总线中设备工作状态和查收各种数据。同时，我们公司的蓝牙模块采用即插即用的方式透明的实现设备间的无线数据传输，性能优良。

蓝牙CAN适配器的蓝牙接口提供了安全认证功能，当用户设置使用安全认证时，连接的设备必须要进行鉴权，只有通过鉴权的用户才能与其进行通讯，如果是一对蓝牙CAN 适配器，这些过程都将自动完成（默认密码：1234）。

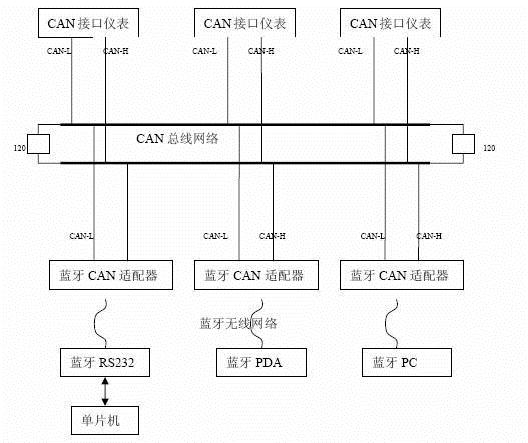

下图给出了蓝牙 CAN 适配器的典型应用。

二：技术指标
蓝牙接口电气特性
规范 兼容蓝牙 2.0 规范
RF 输出功率 CLASS 2 标准
工作频段 ISM 频段 2.400～2.483GHz
频谱延伸 FHSS
天线 内置天线
灵敏度 <-88dBm at <" 0.1% BER
实现协议 LM、LC、L2cap、SDP、RFCOMM
支持服务 蓝牙串行协议(Bluetooth Serial Port Profile)
工作模式 从模式
节能 自动节能模式、支持低功耗工作模式/高速工作模式
安全 安全认证、数据加密
应用范围 PC、MCU、PDA、手机等
最大工作距离 空旷地带 10-30M
CAN接口电气特性
传输方式 差分
传输介质 双绞线或其他
节点数 112
通讯接口 隔离型 CAN
连接器 DB9 Male
信号脚 CAN-H，CAN-L,GND
共模电压最大 +5v
共模电压最小 3.6V
差分输入范围 0V～5V
接收器输入灵敏度 900mV
接收器输入阻抗 ≥20kΩ
整机电气特性
名称 蓝牙 CAN 适配器（Male）
电源 插座供电 或 DB9座供电， 9V 250mA 额定电流
LED 指示灯 电源指示、连接状态、工作模式
高能量瞬变噪声保护 400W
ESD ±30 kV IEC 61000-4-2 接触放电
±15 kV IEC 61000-4-2 气隙放电
±15 kV EIA/JEDEC 人体模型
工作环境 运行温度 0℃～+60℃
储存温度 -40℃～+125℃
湿度 <90%
外壳尺寸 99（L）×34（W）×17（H）
