金瓯蓝牙模块选型

该系列模块采用CSR BC04 External芯片设计，遵循V3.0蓝牙规范。模块采用工业标准蓝牙模块，四层PCB板设计，引脚采用半圆焊盘SMT表贴封装，适合于回流焊大规模贴片生产。内置了金瓯开发的专门数据传输软件固件，具有易连接，数据传输稳定，兼容上的蓝牙3.0规范及以下的设备。模块做主时连接匹配为自动连接匹配，数据通过UART串口透明传输和I/O口开关量传输以及PCM口传输语音，内部支持多种蓝牙服务，使用方便。对于用户设计开发简单。

用户购买了我司蓝牙模块将提供专门的技术服务支持，如：蓝牙模块的使用，蓝牙模块电路参考设计，包括详细的使用开发说明等蓝牙模块资料，配套的开发工具和测试底板和测试模拟软件。

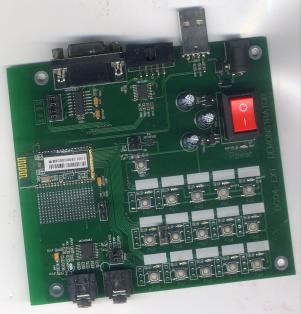

开发测试板

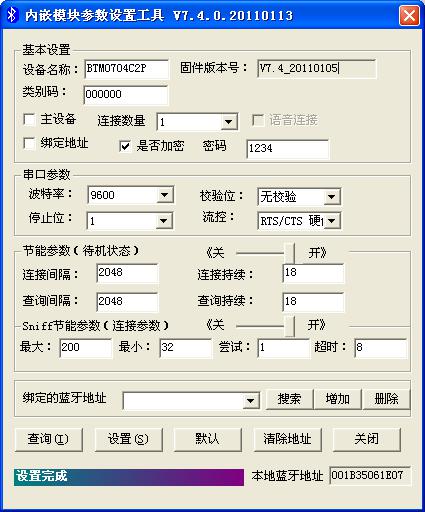

模块参数设置工具

1. 支持蓝牙从机模块，蓝牙主模块，蓝牙主从切换模式
2. 支持点对点，点对多点，中继，中继节点四种模式
3. 通信接口：UART串口，I/O口，PCM口（插针引脚封装不支持），模拟口（8位A/D）
4. 支持固件在线升级
5. 数据支持高速数据传输模式，节能模式和低功耗模式
6. 硬件封装：SMT表贴封装
7. 具有内置天线，外置天线和不带天线等都种规格
8. 符合FCC，CE，ROSH等认证
9. 支持用户设定波特率（1200-1382400），设备名称，主从，节能参数等多种参数
10. 内置内置8兆Flash Memory
11. 支持Park,Sniff,Hold及深度休眠模式
12. 可以支持SPP HCI HID OPP HDP DUN SYNCH FTP HSP CTP GOEP FAX HSAGP PAN BIP BIR HFP OBEX PPP HFAGP BPP UPD LMP ICP TCS PAN MAP CTP HCRP PBAP DID SYNCML MAP GOEP L2CAP RFCOMM SDP等多种蓝牙profile
13. 支持语言，数据，开关量传输模式
14. 可以用做蓝牙OPP模块，蓝牙SPP模块，蓝牙BPP模块，蓝牙收发模块，串口转蓝牙模块，蓝牙接收器模块，蓝牙基站模块，andiord蓝牙模块等各种蓝牙无线模块.

1. 工作频率：ISM频段 2.400～2.483GHz
2. 蓝牙规范：V3.0
3. 扩频方式：FHSS
4. 工作电压：3-3.6V
5. 发射功率：-6～+4dBm
6. 传输距离：>10米 CLASS2
7. 接收灵敏度：<-88dBm at < 0.1% BER
8. 工作温度：-20℃-+75℃
9. 存储温度：-40℃-105℃
10. 待机电流：<1MA
11. 天线规格：2.4G 50欧姆
12. 安全认证：AES 128位
13. 模块尺寸封装 31.8*14.5MM
14. 内置板载天线

• 工业自动化仪表
• 医疗监护设备
• 电力采集设备
• 智能家居蓝牙转红外
• 蓝牙电子称称重衡器
• 蓝牙打印机设备
• 蓝牙鼠标，键盘，操作杆等消费电子设备
• 蓝牙GPS，北斗测绘设备
