NB-IoT 模块

一、产品概述：

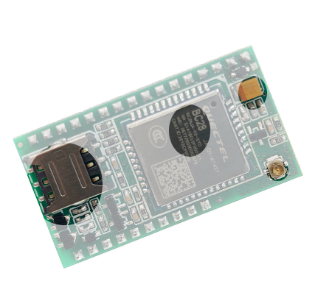

型号：NBM0101H
尺寸：43mm*23.5mm

金瓯推出一款超紧凑、高性能、低功耗的多频段NB-IoT无线通信模块NBM0101H，能最大限度地满足终端设备对小尺寸模块产品的需求，同时有效地帮助客户减小产品尺寸并优化产品成本。

方便客户快速、灵活的进行产品设计和升级。

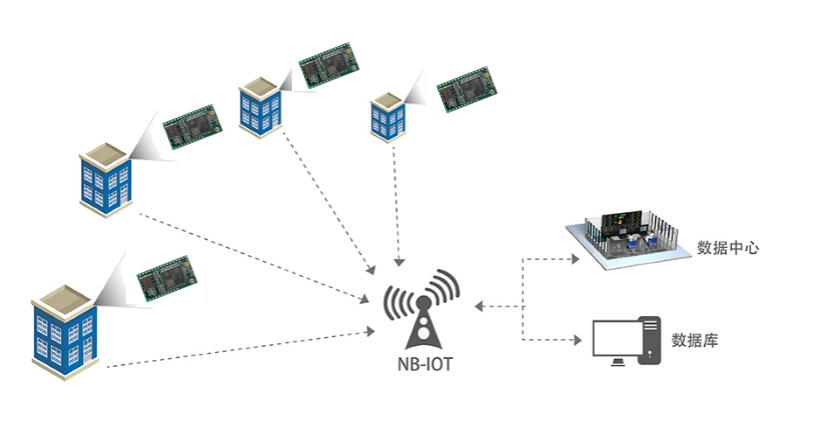

高覆盖强穿透

NB-IoT的接收灵敏度高，穿透力强。可用于地下深井数据传输，无需在井口外接天线。NB-IoT的终端接入数是GSM的50-100倍，网络覆盖范围比GSM增强20dBm，覆盖面积扩大100倍

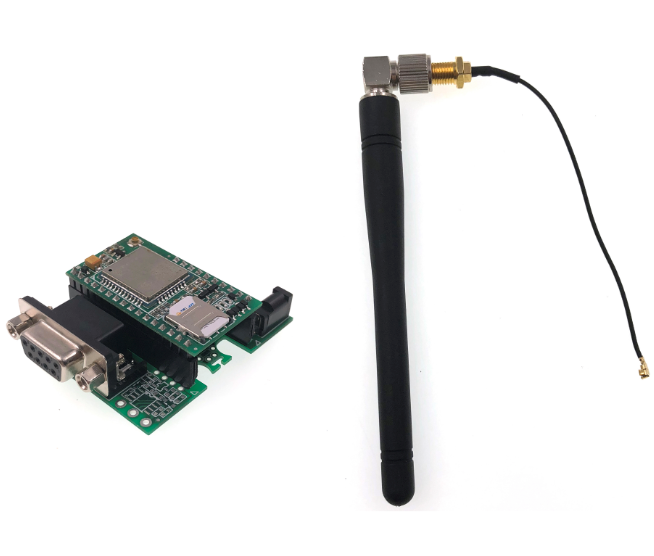

可以搭配底板或天线使用，操作更便捷

二、参数设置：

分类	参数	取值
无线参数	工作频段	B1 @H-FDD:2100Mhz B3 @H-FDD:1800Mhz B8 @H-FDD:900Mhz B5 @H-FDD:850Mhz B20 @H-FDD:800Mhz
	发射功率	发射功率：23dBm±2dB
	接收灵敏度	-129dBm±1dB
	天线选项	IPEX
硬件参数	数据接口	UART：支持4800bps, 9600bps, 115200bps，默认9600bps
	工作电压	3.1V~4.2V,推荐3.6V
	工作电流	3.6uA @省电模式（PSM） 2mA @空闲模式，@DRX=1.28s 250mA @射频发射状态，23dBm（B1/B28） 230mA @射频发射状态，23dBm（B3/B8/B5/B20） 80mA @射频发射状态，12dBm（B1/B3/B8/B5/B20/B28） 65mA @射频发射状态，0dBm（B1/B3/B8/B5/B20/B28） 50mA @射频接收状态
	数据传输	Single Tone：下行：25.2kbps 上行：15.625kbps Multi Tone: 下行：25.2kbps 上行：54kbps
	工作温度	-40℃ ~ +85℃
	储存温度	-40℃ ~ +125℃
	工作湿度	5%~95%RH(无凝露)
	储存湿度	5%~95%RH(无凝露)
	封装接口	插针
